接地是防雷的重要組成部分是防雷裝置的基礎，本次接地系統我們要求接地值為10歐姆，為了使雷電流更好的瀉入大地，為保證機房或系統的接地阻值，還應盡量減小引下線的電阻值。依據防雷規范要求，此次設計我們接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值，為了對接地系統的實時檢測和記錄，接力通防雷公司在接地系統和等電位銅排中間加裝一臺接地電阻智能檢測儀。





1、垂直接地體材料





垂直接地體可采用燒制型YBD-01T非金屬接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。





2、水平接地體材料





水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。





3、地網施工布置





地網布置依據地形設計為 L型、口型、一字、H型或圓型。

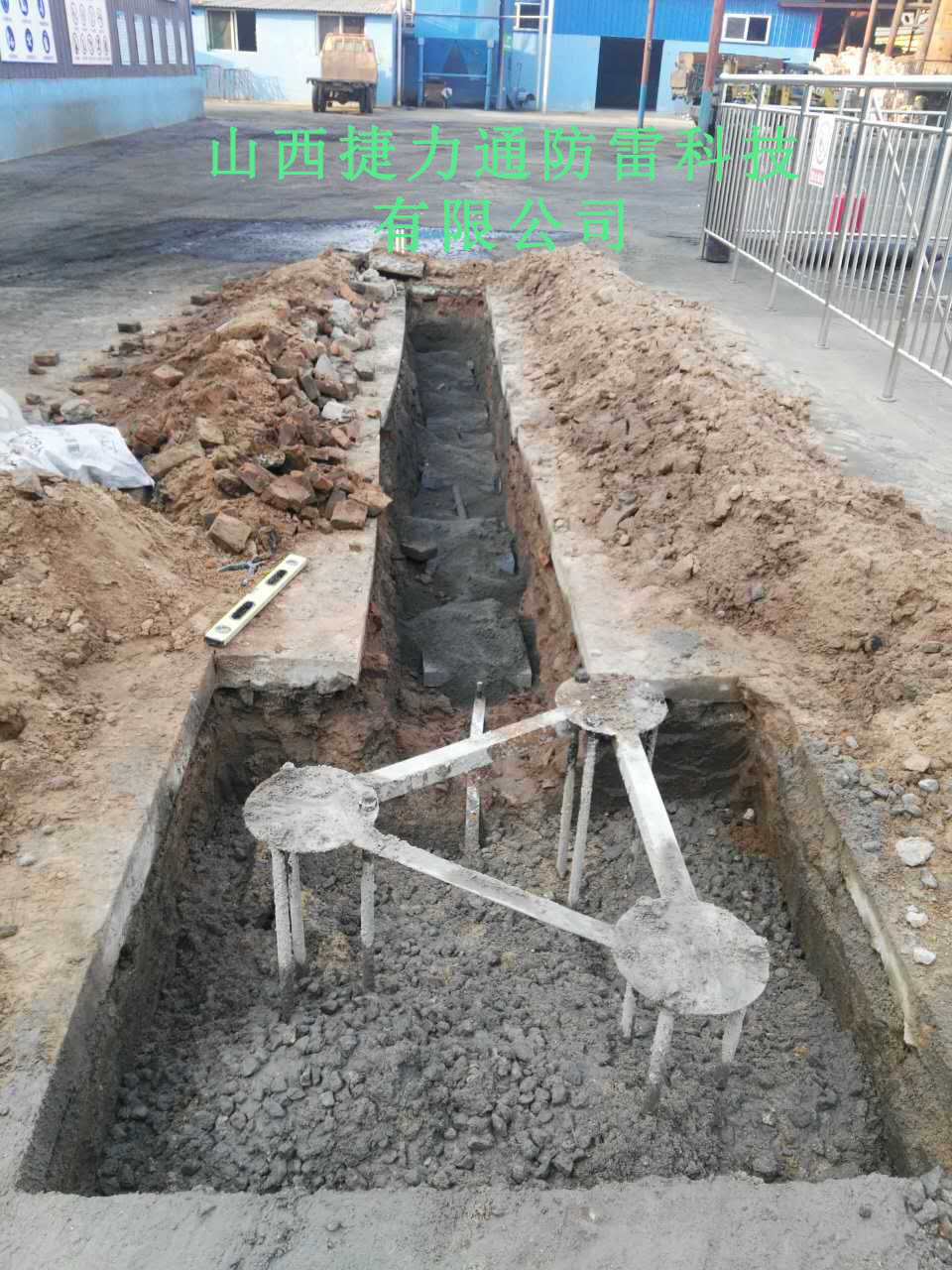

4、地網挖掘





接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。







焊接與防腐處理





接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，常見的焊接分為：電焊與放熱焊接。焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，刷瀝青做防腐處理。





  采用搭接焊時，其焊接長度如下：1）鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲，并應立放。2）、鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。3）鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。4 ）鍍鋅扁鋼與鍍鋅鋼管焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接處，還應直接將扁鋼本身彎成弧形與鋼管焊接。
