一、項目名稱：山西煙草公司大同分公司防雷項目
二、項目簡介：

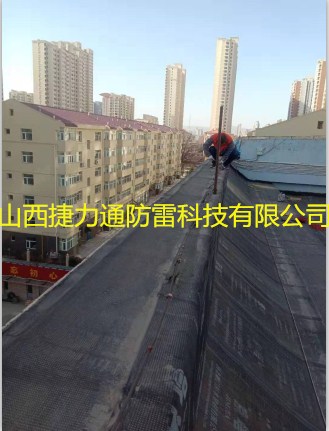

山西煙草公司大同分公司機關大樓，需要安裝避雷帶，總配電室、分配電室需要加裝一、二級防雷器等。依據國家《建筑物電子信息系統防雷技術規范》GB50343-2012的規定：建筑物內電子信息系統應根據環境因素、雷電活動規律、設備所在雷電防護區和系統對雷電電磁脈沖的抗擾度、雷擊事故受損程度以及設備的重要性采取相應的防護措施。
因此要根據需要保護的電源的電流、電壓、保護方式等來選擇合適的浪涌保護器。
三、項目類別：C級雷電防護
四、四、項目開工日期：2019 年11 月10日
五、項目工期：3天
六、設計安裝依據及標準
GB 50343-2012 《建筑物電子信息系統防雷技術規范》（2012版）
GB 50057-2010 《建筑物防雷設計規范》（2010版）
IEC 61024 《建筑物防雷》
D 562 《建筑物、構筑物防雷設施安裝》
七、防雷主要設備
1、一級防雷器WJA-B25/4P
|
產品型號 |
WJA-B25 |
|
標稱工作電壓Un |
380V |
|
最大持續工作電壓Uc |
385V |
|
標稱放電電流In（KA） |
40KA(10/350μs) |
|
最大放電電流Imax（KA） |
80KA(10/350μs) |
|
雷電沖擊電流 (10/350μS)limp |
25 kA |
|
電壓保護水平（In）[N-PE]Up |
≤2.0 KV |
|
響應時間 |
＜20ns |
|
備用保險絲 |
125A |
|
短路容量 |
25kA/50Hz |
|
溫度范圍Tu |
-40℃….+80℃ |
|
安裝接線方式/規格 |
并聯/多股線16mm² |
|
工作狀態/故障指示 |
綠/紅 |
|
外殼材料 |
強化熱熔塑料 |
|
安裝支架 |
35mmDIN軌 |
|
防護等級 |
IP20 |
2、WJA380-80
A、產品特點:
WJA系列產品適用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
本產品屬于三相并聯型電源電涌保護器(簡稱SPD)，外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。SPD能有效防止雷擊或工業噪聲等因素產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成永久性損壞或瞬間中斷等危害。
本產品適用防雷區域：LPZ0與LPZ1區交界處（B級）電源線路(380V)的雷電浪涌防護。
具有工作指示、模塊劣化指示等功能，綠色（正常），紅色（失效）。
模塊化設計，密封性好，安裝接線方便。
采用溫控斷路技術，內置過流保護電路，徹底避免火險。
通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
B、技術參數：
產品型號 WJA380-80KA
保護等級 B級
最大持續工作電壓Uc：385V
標稱放電電流（8/20μS）In：40kA
最大放電電流（8/20μS）Imax：80kA
電壓保護水平（In）Up ：≤1.75kV
響應時間tA： ≤25ns
備用保險絲： 125A
短路容量： 25kA/50Hz
溫度范圍Tu： -40℃…+80℃
安裝接線方式/規格： 并聯/多股線線16mm2
工作狀態/故障指示： 綠/紅
外殼材料： 紅色強化熱熔塑料,UL94-V0
安裝支架： 35mmDIN軌
遠程報警端子類型： 開關轉換觸點
遠程信號：AC：250V/0.5A
遙信端子接線規格： 最大1.5mm2
防護等級： IP20
外形尺寸： 90*144*65mm
