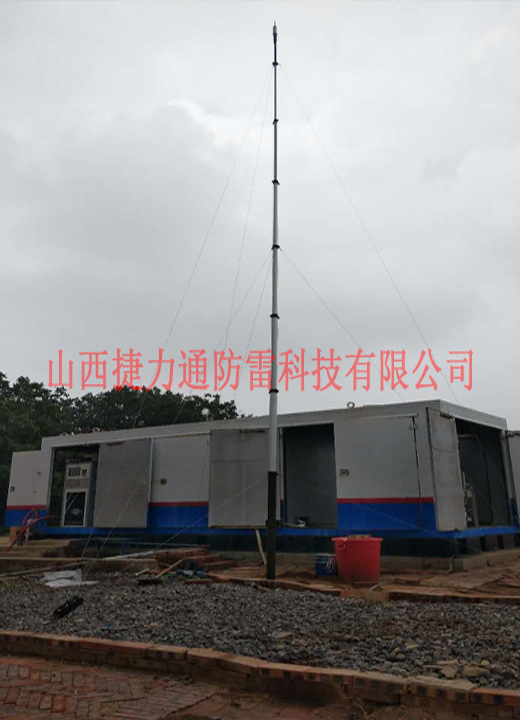

我單位于2017年8月華港集團屯二臨時增壓站防雷檢測項目，防雷檢測依據GB/T21431-2008規定了建筑物防雷裝置的檢測項目、檢測要求和方法、檢測周期、檢測程序和檢測數據整理。



工程設計的內容：華港集團屯二臨時增壓站防雷設施進行防雷檢測。



依據GB/T21431-2008規定了建筑物防雷裝置的檢測項目、檢測要求和方法、檢測周期、檢測程序和檢測數據整理。





依據GB/T21431-2008選出適用于建筑物防雷裝置的檢測。以下情況不屬于標準的范圍：



1.鐵路系統；



2.車輛、船舶、飛機及離岸裝置；



3.地下高壓管道；與建筑物不相連的管道、電力線和通信線。



以下檢測項目內容應按檢測程序中對首次檢測和后續檢測的規定來取定。



1.建筑物的防雷分類；



2.接閃器；



3.引下線；



4.接地裝置；



5.防雷區的劃分；



6.電磁屏蔽；



7.等電位連接；



8.電涌保護器（SPD）;



一、接閃器檢測





接閃器的保護范圍按照滾球法確定。滾球法是假設以一定半徑的球體，沿需要防直擊雷的部位滾動，當球體只觸及接閃器，和地面，而不觸及需要保護的部位時，則該部分就得到接閃器的保護。



接閃器的保護范圍的計算，在中華人民共和國國家標準GB50057－2010《建筑物防雷設計規范》的附錄D‘滾球法確定接閃器的保護范圍’中列出了計算單支接閃桿（避雷針）、兩支等高接閃桿、兩支不等高接閃桿、成矩形布置的四支等高接閃桿、單根接閃線（接閃帶、避雷帶）、兩根等高接閃線的保護范圍的保護范圍的計算方法，并繪制了相關示意圖。對于廣大的雷電防護行業的技術人員，按照GB50057給出的方法，可以對一些簡單的情況進行計算，但是在日常工作中，經常遇到遠比上述情況復雜得多的案例，比如：多支不等高的且不以規則形態布置的接閃桿、不等高的接閃線、接閃桿和接閃線的聯合的保護范圍，對這些復雜情況的計算，以手工方式是無法進行的，也是雷電防護行業中一個經常遇到的技術難題



二、防雷接地檢測





1、你先找到防雷接地網的接地引線或等電位聯接箱，



2、用接地電阻測測試儀測接地電阻（有兩根測試樁0.4M的要插入泥土，一根距測試點20米，一根40米，所以測試點周圍42米范圍內要有泥土）



3、接地電阻值越小越好，具體合格值當設計有要求時必需按設計要求規定，設計沒要求時不能大于4歐



三、引下線檢測





接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。
