重慶軌道交通18號線

一、 概述

1、 設計依據

1.1.1設計合同及委托書

1.1.2《建筑物防雷設計規范》GB50057-2010

1.1.3《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-2016

1.1.4《橋梁防雷技術規范》GB/T31067-2014

1.1.5《大型橋梁防雷設計規范》QXT 330-2016

1.1.6橋梁專業提供的相關平面圖和橫斷面圖

2、 工程概況

本次設計內容為重慶軌道交通18號線李家沱長江復線橋工程。李家沱 復線長江大橋及引道工程起于巴南區側，橫跨長江，止于九龍坡區側，全長 約1.315Km。市政道路為單向4車道，按照快速路60km/h標準進行設計, 最大縱坡為3.1752%，大橋中跨采用0.5%和-0.5%的雙向人字坡。

主要工程包括主跨為454m的雙塔雙索面斜拉橋1座。

二、 防雷工程

1、防雷設計范圍及內容：

依據軌道設計原則：強弱電分別設置接地，強電要求綜合接地電阻不大 于4歐，弱電要求就地設置接地端，接地電阻不大于1歐；本次防雷設計 為李家沱長江復線橋防雷設施設計：

2、 防雷設計總體原則及措施：

2.1、 本工程為城市重要交通接點，防雷設計主要是保護主橋的結構安 全、盡量減少雷害對構筑物的損壞。防雷措施力求安全有效、經濟耐用、維 護方便。在保證安全的前提下，盡量利用主橋結構鋼筋做防雷設施。

2.2、 根據橋梁結構形式，主橋通過在橋塔塔頂設置避雷針作為防直擊 雷措施；沿拉索敷設①12不銹鋼圓鋼避雷帶；通過橋塔主筋作為防雷引下 線；利用基礎承臺及樁基主筋作為防雷自然接地體。主橋利用鋼箱梁做等電 位連接；引橋利用混凝土箱梁上層主筋等電位連通，每隔20米利用橋內① 20及以上鋼筋做橫向等電位連接。

3、 防雷接閃器：

3.1、根據GB50057-2010中第3.0.3條及附錄A,計算年預計雷擊次數， 本工程屬于第二類防雷建筑物。為有效增大雷擊防護范圍，保護重點區域， 本工程在橋塔頂安裝4顆5m高的提前預放電避雷針，根據避雷針保護半徑 計算公式r0=7h（2hr-h）,避雷針能有效防護各塔頂平面半徑20米范圍內 的構筑物及設施。

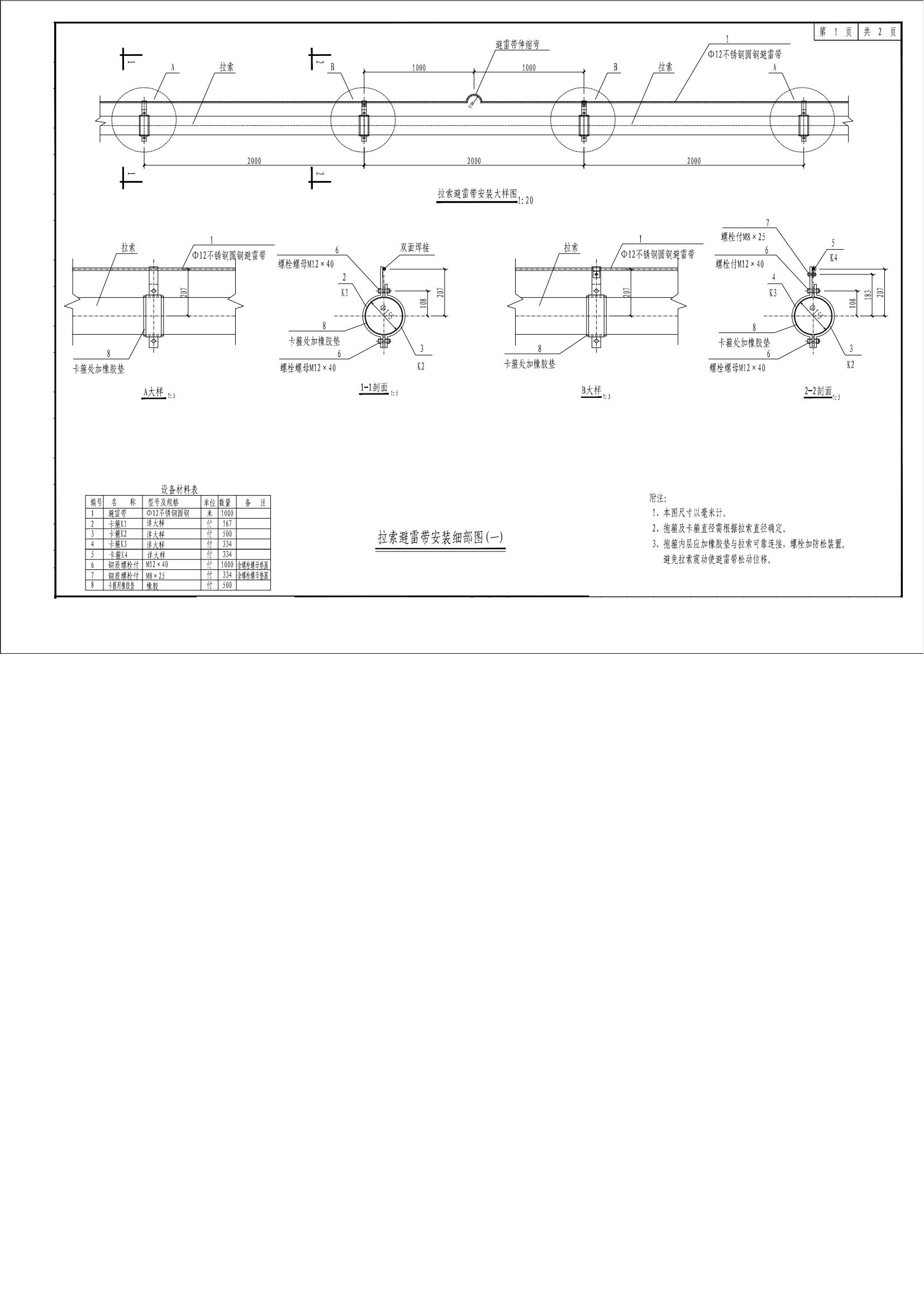

3.2、沿拉索敷設①12不銹鋼圓鋼避雷帶，避雷帶在外側斜拉索上明敷 安裝，每隔6m設置一個彎頭。避雷帶頂部與避雷針底座鋼板連接（焊接）， 底部與拉索焊接。

4、 防雷引下線：

4.1、 利用橋塔及橋墩結構柱內四根縱向主筋（①分20）上下連通作為 防雷引下線。

4.2、 結構柱內四角引下線每隔6m利用橋內①12以上鋼筋橫向連接作 為均壓環，使主筋保持電氣連通。

4.3、 為便于接地電阻測試，板頂距橋面1.2米處（或板底距承臺1.2米 處）各焊接一塊100mmX 100mmX6mm不銹鋼測試板。測試鋼板與橋墩內 防雷引下線可靠連接，具體做法詳國標圖14D504第44頁。

4.4、 每處防雷接地引下線的沖擊接地電阻要求不大于10歐姆。

5、 防雷接地裝置：

5.1、 本工程橋墩、橋臺均利用橋梁基礎內鋼筋作為接地裝置，橋墩、 橋塔利用基礎承臺及樁基兩根以上主筋（0^20）作為自然接地裝置。

5.2、 橋墩、橋塔結構內防雷引下線均需與承臺內主筋可靠焊接，基礎 內接地裝置采用軟編織銅帶與和混凝土梁內主筋連接。

5.3、 承臺上層主筋與橋塔主筋之間、承臺下層主筋與樁基礎主筋之間， 均采用銅編織帶可靠搭接，保持電氣通路暢通。

1歐。若接地電阻值達不到要求，需另外增設人工接地裝置。

6、 等電位連接：

6.1、 雷擊時為降低電位差，減少反擊，橋梁主體結構及金屬構件應相 互連接，橋梁鋼箱梁應焊接連通，橋面上金屬欄桿、橋上金屬管道等不應帶 電的金屬設備均應與箱梁主筋可靠連接，使橋面形成一良好的等電位體。

6.2、 路基段橋臺與橋梁相接處伸縮縫、全橋伸縮縫處采用銅編織帶搭 接，使人行通道地面與主橋成一良好的等電位體。

6.3、 過伸縮縫，與橋墩相連銅編織帶長度，應留有余量，滿足橋梁縱 向變形需求。

7、 技術要求：

7.1、 提前放電避雷針基座采用地腳螺栓安裝固定，為保證避雷針的最 大安全性及使用方便性，充分發揮避雷針保護功能，本工程避雷針增加遠距 電子遙測功能，在橋面上采用具有電子遙控檢測儀就能隨時檢測避雷針工 作狀況。

7.2、 扁鋼接地線搭接長度為扁鋼寬度的2倍，至少三面焊接；圓鋼接 地線搭接長度為圓鋼直徑的6倍，應兩面焊接；扁鋼與圓鋼接地線焊接長 度為圓鋼直徑的6倍，且應兩面焊接。
