一、功能及應用
JLT-C110/50 (100)型礦用防爆型通訊線路防雷箱是依據GB/T18802.21電涌保護器的標準設計。適用于本安區域內的通訊程控交換機、通訊配線柜等電話通訊線路的浪涌保護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞。

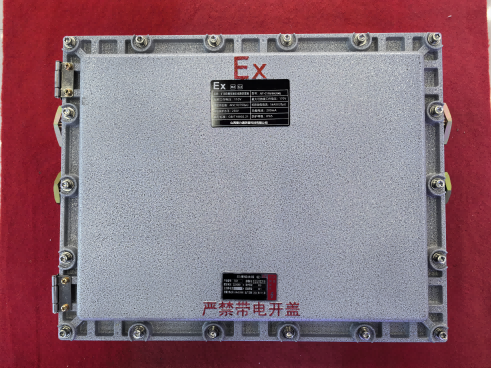

產品的外箱為標準的Ex防爆外箱，內部集成50/100對通訊線路保護線板，接口形式為標準的螺絲固定卡接式接口，每個模塊可保護2條 (1對)線路。
二、產品技術參數
|
型號
|
JLT-C110/50(100)
|
|
標稱工作電壓Un
|
110V
|
|
最大持續工作電壓Uc
|
170V
|
|
X-X、X-C沖擊額定值B2
|
4kV(10/700us)
|
|
X-X、X-C沖擊額定值C2
|
10kV/5kA
|
|
X-X、X-C Up@B2
|
≤250V
|
|
X-X,X-C Up@C2
|
≤300V
|
|
響應時間tA
|
≤1ns
|
|
負載電流IR
|
200mA
|
|
線-線 帶寬fG
|
3MHz
|
|
安裝方式
|
DIN 35mm導軌
|
|
螺釘扭矩
|
1N*m
|
|
剝線長度
|
10mm
|
|
接線截面積
|
0.5mm²-2.5mm²
|
|
產品尺寸
|
500mmx400mmx150mm
|
|
外殼材料
|
壓鑄鋁合金
|
|
防護等級
|
IP65
|
三、安裝說明及維護
1、該設備適用于本安區域內的通訊設備浪涌保護。
2、礦用防爆型通訊線路防雷箱串聯在信號通道(外線) 和被保護設備之間。
3、礦用防爆型通訊線路防雷箱的線路端 (LINE) 與信號通道相接，設備端 (EQUIP) 與被保護設備相接，不可接反。安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。
4、接地可靠，地線力求短、粗、直，以減少分布電感對雷電泄放的影響。
5、安裝接地線時應斷開設備，避免因電焊等強電流從地線引入而損壞設備。
6、系統采用專用接地裝置時,其接地電阻不得大于4Ω;采用綜合接地網時,其接地電阻不得大于 1Ω 。
7、本產品無需特別維護。當系統工作出現故障時，可拆除防雷器工作，若能恢復正常,則說明礦用防爆型通訊線路防雷箱也損壞，應更換同規格的礦用防爆型
通訊線路防雷箱。
通訊線路防雷箱。更多細節之處，歡迎咨詢 15110330668
